法兰橡胶软连接
2025-11-16 14:07:29 点击：
法兰橡胶软连接是一种通过法兰连接方式安装在管道系统中的橡胶材质柔性接头，由内层胶、增强层（如聚酯帘布或钢丝圈）、外层胶和两端带法兰的金属环组成，整体为橡胶与金属法兰硫化成型的复合结构，常见为松套法兰或整体式法兰设计。可有效补偿管道因温度变化引起的轴向、横向和角向位移，吸收设备运行时的机械振动，降低噪音传播，并缓解因安装偏差带来的应力集中问题。
根据介质特性选用不同橡胶材质，如天然橡胶（NR）适用于常温水，丁腈橡胶（NBR）耐油性好，三元乙丙橡胶（EPDM）耐高温和臭氧，氯丁橡胶（CR）具有较好阻燃性和耐候性。法兰一般为碳钢镀锌或不锈钢材质，增强耐腐蚀性；工作压力等级常见为1.0MPa～2.5MPa，带限位结构后可承受更高瞬时压力；温度范围通常为-20℃～+80℃。

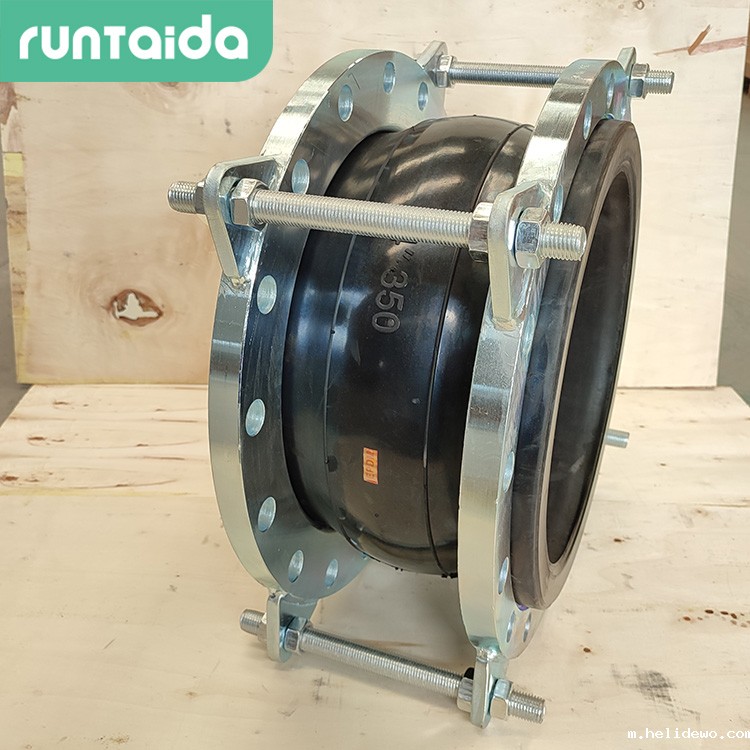

在法兰橡胶软连接的两端法兰之间加装双耳式或四耳式限位拉杆（通常为高强度螺栓或金属连杆），形成机械限位结构。当管道发生轴向伸缩时，橡胶体可自由变形吸收位移，但补偿量在设定行程外，拉杆会限制进一步拉伸，避免接头被拔脱。
安装注意事项：
安装时应保证管道同轴，避免偏心受力；
螺栓需对称均匀拧紧，限位拉杆应保持灵活无预紧；
使用前须进行水压试验，检查密封性及限位有效性；
不得在设计补偿量之外强行安装。
根据介质特性选用不同橡胶材质，如天然橡胶（NR）适用于常温水，丁腈橡胶（NBR）耐油性好，三元乙丙橡胶（EPDM）耐高温和臭氧，氯丁橡胶（CR）具有较好阻燃性和耐候性。法兰一般为碳钢镀锌或不锈钢材质，增强耐腐蚀性；工作压力等级常见为1.0MPa～2.5MPa，带限位结构后可承受更高瞬时压力；温度范围通常为-20℃～+80℃。
在法兰橡胶软连接的两端法兰之间加装双耳式或四耳式限位拉杆（通常为高强度螺栓或金属连杆），形成机械限位结构。当管道发生轴向伸缩时，橡胶体可自由变形吸收位移，但补偿量在设定行程外，拉杆会限制进一步拉伸，避免接头被拔脱。
安装注意事项：
安装时应保证管道同轴，避免偏心受力；
螺栓需对称均匀拧紧，限位拉杆应保持灵活无预紧；
使用前须进行水压试验，检查密封性及限位有效性；
不得在设计补偿量之外强行安装。
